| Place of Origin | CHINA |
| 브랜드 이름 | Dawnergy |
| 인증 | CE,ROHS |
| Model Number | Flat and Round Drop Cable Pigtail |

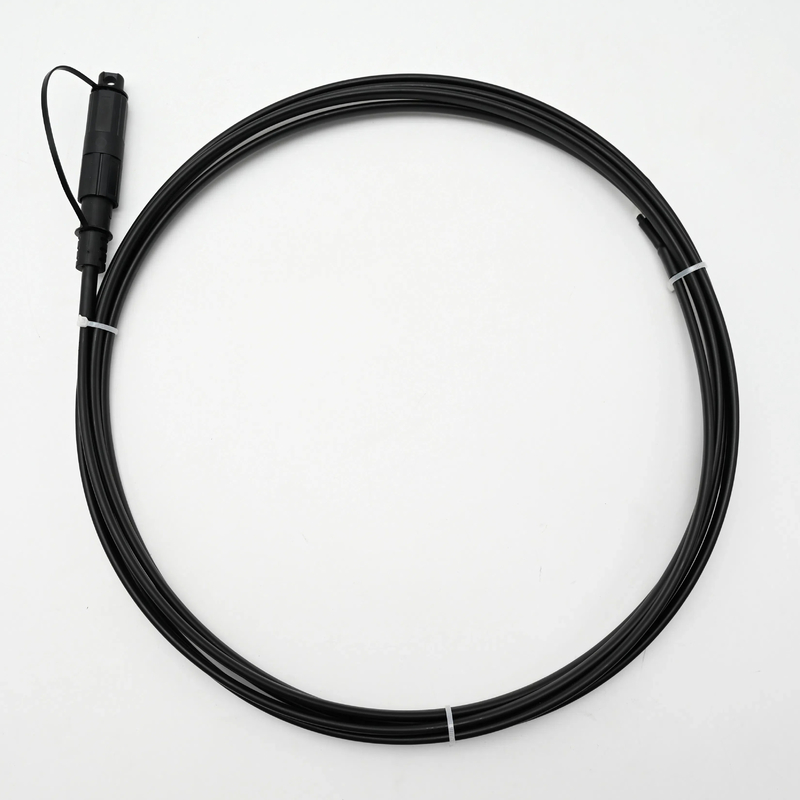

플랫 및 라운드 드롭 케이블변발
강화된 SC/APC(OptiTap) 커넥터 포함
OptiTap 케이블 어셈블리는 광 액세스 네트워크에서 드롭 케이블 배치 비용과 시간을 줄이기 위해 공장에서 종단 처리되고 환경적으로 밀봉되고 강화된 커넥터입니다. OptiTap 커넥터 어셈블리는 FTTX 연결을 위한 견고하고 밀봉된 연결 솔루션을 제공합니다. 강화된 커넥터 끝은 슬림하고 밀봉된 나사산 폴리머 하우징 내에 SC/APC 유형 연결을 통합하여 멀티포트 터미널이나 인라인 확장 리셉터클에 쉽게 연결할 수 있습니다. SC/APC 커넥터는 표준 어댑터와 결합되어 공통 인터페이스를 제공합니다. 플랫 드롭 또는 전통적인 원형 실외 케이블과 함께 제공되는 강화된 커넥터는 직접 매설, 도관 또는 공중 설치에 이상적인 솔루션을 제공합니다. OptiTap. 단일 파이버 드롭 케이블 어셈블리는 필요한 드롭 케이블 설치를 크게 줄이도록 특별히 설계되었습니다.
G657.B3 광섬유 특성
| 매개변수 | 정황 | 단위 | 값 |
| 광학 | |||
| 감쇠 | 1310nm | 데시벨/킬로미터 | ≤0.350 |
| 1383nm(1383nm) | 데시벨/킬로미터 | ≤0.330 | |
| 1550nm | 데시벨/킬로미터 | ≤0.210 | |
| 1625nm | 데시벨/킬로미터 | ≤0.230 | |
|
감쇠 vs. 파장 |
1310nm 대 1285-1330nm | 데시벨/킬로미터 | ≤0.05 |
| 1550nm 대 1525-1575nm | 데시벨/킬로미터 | ≤0.04 | |
| 제로 분산 파장 | 나모 | 1300-1324 | |
| 제로 분산 경사 | ps/(nm2∙km) | ≤0.092 | |
| 편광 모드 분산(PMD) | — | — | |
| 최대 개별 섬유 | ps/√km | 0.2 | |
| 링크 설계 값(M=20, Q=0.01%) | ps/√km | 0.1 | |
| 차단파장 λ참조 | 나모 | ≤1260 | |
|
모드 필드 직경(MFD) |
1310nm | μm | 8.6±0.4 |
| 1550nm | μm | 9.6±0.5 | |
|
감쇠 불연속성 |
1310nm | 데시벨 | ≤0.03 |
| 1550nm | 데시벨 | ≤0.03 | |
|
양방향 감쇠 |
1310nm | 데시벨/킬로미터 | ≤0.05 |
| 1550nm | 데시벨/킬로미터 | ≤0.05 | |
|
감쇠 불균일성 |
1310nm | 데시벨/킬로미터 | ≤0.05 |
| 1550nm | 데시벨/킬로미터 | ≤0.05 | |
| 기하학적 | |||
| 클래딩 직경 | μm | 125±0.7 | |
| 클래딩 비원형성 | % | ≤0.8 | |
| 코어/클래딩 동심도 오류 | μm | ≤0.5 | |
| 코팅 직경 (무색) | μm | 242±7 | |
| 코팅/클래딩 동심도 오류 | μm | ≤12 | |
| 곱슬 곱슬하다 | 중 | ≥4 | |
| 환경(1310nm, 1550nm) | |||
|
온도 사이클링 |
-60℃ ~ +85℃ |
데시벨/킬로미터 |
≤0.05 |
|
고온 및 고온 습기 |
85℃ 85% RH |
데시벨/킬로미터 |
≤0.05 |
|
물에 잠기다 |
23℃ |
데시벨/킬로미터 |
≤0.05 |
|
고온 노화 |
85℃ |
데시벨/킬로미터 |
≤0.05 |
Type1: GYFJXBY-1B6 8.1mm×4.5mm 플랫 드롭 케이블명세서
케이블 프로필 보기
기술 사양
| 안건 | 기술 매개변수 |
| 케이블 유형 | GYFJXBY-1B6 |
| 강점 멤버 | 플라스틱코팅 FRP(*2) |
| 강도부재 직경 mm | 1.6*1.7 |
| 외부 덮개 색상 | 검은색 |
| 외부 덮개 소재 | 체육 |
| 외부 덮개 치수 mm | 8.1(±0.4)×4.5(±0.4) |
|
최소 굽힘 반경 mm |
100(정적) 150(동적) |
| 감쇠 dB/km | 1310nm에서 ≦ 0.4, 1550nm에서 ≦ 0.3 |
| 단기 인장 N | 1350 |
| 장기 인장 N | 400 |
| 파쇄저항성 N/100mm | 2000 |
| 작동온도℃ | -40～+70 |
| 광학 유닛 | |
| 섬유 종류 | 9/125(G.657B3) |
| 섬유색상 | 자연스러운 |
| 타이트 버퍼 직경 mm | 0.9±0.05 |
| 타이트 버퍼 컬러 | 하얀색 |
| 강점 멤버 | 방수 아라미드 원사 |
| 안감소재 | LSZH |
| 내부 재킷 직경 mm | 2.9±0.1 |
| 안감 색상 | 하얀색 |
참고사항: 본 제품은 EU RoHS2.0 지침에 부합합니다.
Type2 : GDFJXBY-1B6+1×24AWG 10.1mm×4.5mm 플랫 드롭 케이블(전도성 있음)명세서
프로필 보기
기술 사양
| 안건 | 기술 매개변수 |
| 케이블 유형 | GDFJXBY-1B6+1×24AWG |
| 강점 멤버 | 플라스틱코팅 FRP(*2) |
| 강도부재 직경 mm | 1.6*1.7 |
| 외부 덮개 색상 | 검은색 |
| 외부 덮개 소재 | 체육 |
| 외부 덮개 치수 mm | 10.1(±0.5)×4.5(±0.5) |
| 최소 굽힘 반경 mm | 100(정적) 150(동적) |
| 감쇠 dB/km | 1310nm에서 ≦ 0.4, 1550nm에서 ≦ 0.3 |
| 단기 인장 N | 1350 |
| 장기 인장 N | 400 |
| 파쇄저항성 N/100mm | 2000 |
| 작동온도℃ | -40～+70 |
| 광학 유닛 | |
| 섬유 종류 | 9/125(G.657B3) |
| 섬유색상 | 자연스러운 |
| 타이트 버퍼 | 0.9±0.05 |
| 타이트 버퍼 컬러 | 하얀색 |
| 강점 멤버 | 방수 아라미드 원사 |
| 안감소재 | LSZH |
| 내부 재킷 직경 mm | 2.9±0.1 |
| 안감 색상 | 하얀색 |
| 전기 장치 | |
| 도체 AWG | 24AWG(24와이어) |
| 도체재료 | 구리 와이어 |
| 일반 도체 직경 mm | 0.511 |
| 일반 절연 직경 mm | 2.0 |
참고사항: 본 제품은 EU RoHS2.0 지침에 부합합니다.
Type3: GYFJXY-1B6 5.4mm 라운드 드롭 케이블
프로필 보기
기술 사양
| 안건 | 기술 매개변수 |
| 케이블 유형 | GYFJXY-1B6 |
| 섬유 종류 | 9/125 (G657B3) |
| 섬유색상 | 자연스러운 |
| 타이트 버퍼 | 0.9±0.05 |
| 타이트 버퍼 컬러 | 하얀색 |
| 강점 멤버 | 아라미드사 |
| 내부 재킷 직경 mm | 1.65±0.1 |
| 안감 색상 | 하얀색 |
| 안감소재 | LSZH |
| 강점 멤버 | 플라스틱코팅 FRP(*2) |
| 강도부재 직경 mm | 1.4*1.5 |
| 외부 덮개 색상 | 검은색 |
| 외부 덮개 소재 | 체육 |
| 외부 덮개 치수 mm | 5.4±0.2 |
| 케이블 무게 Kg/km | 약 28.5 |
|
최소 굽힘 반경 mm |
10D(정적) 20D(동적) (D: 케이블 직경) |
| 감쇠 dB/km | 1310nm에서 ≦ 0.4, 1550nm에서 ≦ 0.3 |
| 단기 인장 N | 1350 |
| 장기 인장 N | 400 |
| 파쇄저항성 N/100mm | 1500 |
| 작동온도℃ | -40~+70 |
| 설치온도℃ | -30~+70 |
| 보관온도℃ | -40~+70 |
참고사항: 본 제품은 EU RoHS 2.0 지침에 부합합니다.
OptiTap 강화 광 케이블 어셈블리 사양
| 매개변수 | 명세서 |
| 적용 케이블 |
Type1: 8.1mm×4.5mm 플랫 드롭 케이블 Type2 : 10.1mm×4.5mm 플랫드롭 케이블 (전도도 포함) Type3: 5.4mm 라운드 드롭 케이블 |
| 커넥터 유형 측면 A | 1pc Optitap SC/APC 유형 방수 커넥터 |
| 커넥터 유형 측면 B | 커넥터 없음 |
| 섬유 유형 | G657B3 |
| 파이버 코어 | 1개의 섬유 |
| 케이블 길이 | 20~300m |
| 삽입 손실(dB) | ≤ 0.3 (최대값) |
| 반사 손실(dB) | ≥60 (APC의 경우) |
| 작동 온도 (℃ (℃)) | -40 ~ +85 |
| IP 레버 | IP68 |
그림
| 아니요. | A면:커넥터 1 | B면:커넥터 2 |
| 1 | 강화/APC(OptiTap) | 열린 결말 |
광학 성능
| 안건 | 커넥터 1(하드네디/APC) | 커넥터 2(열린 결말) |
| IL(최대) | 0.3데시벨 | / |
| RL(분) | 60데시벨 | / |
시험표준 : IEC61300-3-4(삽입방법 B)
테스트 파장: 1310nm&1550nm
IL:표 4 참조
참고사항 : 삽입손실 0.3dB+ 케이블손실에 따른 50m 이상 (0.4dB/km 기준)
시험규격 : IEC61300-3-6(OTDR 방식)
테스트 파장:1310nm&1550nm
RL:표 4 참조
시험 표준: IEC 61300-3-35
참고사항:400배 줌
| 영역 | 끝얼굴 A수락 | ||
| 돌출된 지점 | 할퀴다 | ||
| ㅏ | ≤25㎛ | 허용되지 않음 | 허용되지 않음 |
| 비 | 25~120um | ＜1um:제한없음 ≤3um:3개 |
흰색 스크래치 ≤1um; 제한 없음 ≤2um: 3개; > 2um는 허용되지 않습니다. 검은색 스크래치: 허용되지 않음 |
| 씨 | 120~130um | 닦을 수 없는 입자 | 허용 ≤3um:2개 |
| 디 | 130~250um | 닦을 수 없는 입자 |
허용 ≤10um:2개 |
시험 표준: IEC 61755-3-2
| 안건 | 커넥터 1(강화/APC) | 커넥터 2(열려 있는) |
| 섬유 높이 | -100nm~50nm | / |
| 반지름 | 5mm~12mm | / |
| 정점 오프셋 | 0~70μm | / |
| 각도 | 8±0.3° | / |
| 페룰 직경 | 2.4985mm~2.4995mm | / |
기계적성능
| 안건 | 초기 테스트 | 테스트 중 | 테스트 후 |
| 삽입 손실(최대). | 0.3데시벨 | / | / |
| 삽입 손실 변화의 최대량(피그테일). | / | 0.2dB | 0.2dB |
| 삽입 손실 변화의 최대량(패치코드). | / | 0.5데시벨 | 0.4데시벨 |
| 반사 손실(최소). | 60데시벨 | 60데시벨 | 60데시벨 |
표 5 테스트 프로세스 성능 요구 사항
| 일련번호 | 파일럿 프로젝트 | 기준 표준 및 시험 방법 | 요구 |
| 1 | 잠금장치의 결합력 |
시험표준 : IEC 61300-2-6 시험파장 : 1310nm&1550nm 커넥터 1의 경우 부하: 5 N/s에서 215N 지속시간: 120초 하중 위치 : 커넥터 꼬리부분으로부터 0.2m 떨어진 곳 |
Table 5를 온라인으로 만나보세요 |
| 2 | 진동 테스트(사인파) |
시험표준 : IEC61300-2-1 시험파장 : 1310nm&1550nm 주파수 범위: 5Hz ~ 55Hz 주파수 변화 : 1 oct/min 진동방향 : X, Y, Z 방향 각각 30분 진폭 : 0.75mm |
Table 5를 온라인으로 만나보세요
|
| 삼 | 측면 하중 |
시험표준 : IEC61300-2-42 시험파장 : 1310nm&1550nm 커넥터 1의 경우 하중: 50N 소요시간 : 1시간 하중 위치 : 커넥터 꼬리부분으로부터 0.5m 떨어진 곳 |
Table 5를 온라인으로 만나보세요
|
| 4 | 낙하 시험 |
시험 표준: IEC61300-2-12 방법 B 시험파장 : 1310nm&1550nm 낙하 높이: 1m 방울 수 : 10 |
앞면과 뒷면이 만나는 테이블 5
|
| 5 | 토션 테스트 |
시험표준 : IEC61300-2-5 시험파장 : 1310nm&1550nm 인장 하중: 1N/s에서 15N 인장하중 적용점 : 커넥터 꼬리부분으로부터 0.2m 실험 기간: 10 사이클, ± 180° |
Table 5를 온라인으로 만나보세요 |
| 6 | 반복 굽힘 |
시험표준 : IEC61300-2-44 시험파장 : 1310nm&1550nm 커넥터 1의 경우, 하중: 15N, ± 90°, 50 사이클 하중점으로부터의 거리 : 커넥터 꼬리부분으로부터 0.2m |
Table 5를 온라인으로 만나보세요
|
| 7 | 내구성 테스트됨 |
시험표준 : IEC61300-2-2 시험파장 : 1310nm&1550nm 어댑터로 꽂고 뽑는 것을 반복: 500회 사이클 레이트 : 1회 꽂고 빼는 시간은 3초 이상이며, 25회 꽂고 빼는 횟수에 1회씩 데이터를 기록합니다. 세척 횟수 : 최대 25회 |
앞면과 뒷면이 만나는 테이블 5
|
환경 성과
| 일련번호 | 파일럿 프로젝트 | 기준 표준 및 시험 방법 | 요구 |
| 1 | 온도 사이클링 |
시험표준 : IEC61300-2-22 시험파장 : 1310nm&1550nm 온도 : -25°C~+65°C 극한 온도 유지 시간: 1시간 온도 변화율: 1°C/분 사이클 수 : 12 사이클 |
Table 5를 온라인으로 만나보세요 |
| 2 | 저온 숙성 |
시험표준 : IEC61300-2-17 시험파장 : 1310nm&1550nm 온도: -25°C 노출 시간: 96시간 샘플링 주기 : 실온에서 2시간 보관 후 삽입손실 및 반사손실의 초기값을 기록하고, 안정된 시험온도에 도달한 후 1시간마다 삽입손실 및 반사손실 값을 공정값으로 기록하고, 저온공정이 끝난 후 시료가 실온으로 돌아온 후 2시간 동안 삽입손실 및 반사손실의 최종값을 기록한다. |
Table 5를 온라인으로 만나보세요 |
| 삼 | 고온에서 노화 |
시험표준 : IEC61300-2-18 시험파장 : 1310nm&1550nm 온도 : 75°C 노출 시간: 96시간 샘플링 주기 : 실온 2시간 보관 후 삽입 손실 및 반사 손실 초기값을 기록하고, 안정된 시험 온도에 도달한 후 6시간마다 삽입 손실 및 반사 손실 값을 기록하고, 고온 공정이 끝난 후 샘플이 실온으로 돌아온 후 2시간 동안 삽입 손실 및 반사 손실 최종 값을 기록한다. |
Table 5를 온라인으로 만나보세요 |
| 4 | 고습도 노화 시험 |
시험표준 : IEC61300-2-19 시험파장 : 1310nm&1550nm 온도: 40°C 습도 : 93 % ± 5 % 노출 시간: 96시간 샘플링 레이트 : 실온 보관 2시간 후 삽입 손실 및 반사 손실의 초기 값을 기록하고, 시험 시작 후 1시간마다 삽입 손실 및 반사 손실 값을 기록하고, 사이클링 과정 후 삽입 손실 및 반사 손실의 최종 값을 기록한다. |
Table 5를 온라인으로 만나보세요 균열, 변색, 침전 등의 손상이나 이상이 없습니다. |
| 5 | 방수 테스트 |
시험표준 : IEC60529 IEC 61300-2-23 방법 2 시험 1: 수심: 5m, 커넥터 1을 물에 담그고, 기간: 7일간 방치; 시험 요구 사항: 커넥터에 물이 잠기지 않았는지 확인; 테스트 2: 커넥터 1을 어댑터 상자에 연결하고 상자 안에 20KPa의 공기 압력을 주입합니다. 지속 시간: 15분. |
물 누출이나 공기 누출이 없습니다. |
패키지(박막권취 및 카톤포장)
참고용 사진입니다
