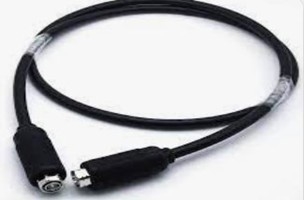

DAWNERGY 점퍼 케이블
1. 구조
|
A. 점퍼 케이블, 7/16 수-7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함 |
|
B. 점퍼 케이블, 4.3-10 수 스트레이트, 7-16 수 앵글(L형) 커넥터, 방수 고무 부츠 포함 |
|
C. 점퍼 케이블, 4.3/10 수 -7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함 |
|
D. 점퍼 케이블, 4.3/10 수-4.3/10 수 스트레이트 커넥터, 방수 고무 부츠 포함 |
2. 케이블 사양
|
매개변수 |
사양 |
|||
|
케이블 유형 |
HCAHY(Z)-50-9(1/2" 슈퍼 플렉시블) |
|||
|
케이블 |
내부 도체 재질 |
구리 피복 알루미늄 와이어 |
||
|
유전체 |
물리적 폼 PE |
|||
|
외부 도체 재질 |
골판 구리 튜브 |
|||
|
자켓 |
블랙 PE / 저연 할로겐 프리 난연 IEC 60754-1:2011 |
|||
|
자켓 직경 ≥13.1mm |
||||
|
무게 |
점퍼 케이블, 7/16 수-7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함 |
166 g/m |
||
|
점퍼 케이블, 4.3-10 수 스트레이트, 7-16 수 앵글(L형) 커넥터, 방수 고무 부츠 포함 |
166 g/m |
|||
|
점퍼 케이블, 4.3/10 수 -7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함 |
166 g/m |
|||
|
점퍼 케이블, 4.3/10 수-4.3/10 수스트레이트 커넥터, 방수 고무 부츠 포함 |
166 g/m |
|||
|
IP 보호 등급 (공장 종단 점퍼 케이블) |
IP68 IEC 60529:2001 |
|||
|
최소 굽힘 반경 |
1 라운드 ≤ 25 다중 라운드 ≤ 35 |
|||
|
커넥터 |
커넥터 유형 |
7/16형 스트레이트 수 |
||
|
7/16형 앵글 수 |
||||
|
4.3/10형 스트레이트 수 |
||||
|
내부 도체 핀 (중앙 접점) |
황동/청동 은도금 |
|||
|
본체 및 외부 도체 |
황동/3중 금속 도금 |
|||
|
절연체 |
PTFE |
|||
|
삽입 손실 |
≤ 0.05* √f f: 주파수(GHz) |
|||
|
무게 |
7/16형 스트레이트 수 |
41g |
||
|
7/16형 앵글 수 |
63g |
|||
|
4.3/10형 스트레이트 수 |
31g |
|||
|
방수 케이블 부츠 |
재질 |
실리콘 |
||
|
UV 저항 표준 |
IEC-60068-2-5 |
|||
|
작동 온도 범위 (oC) |
-40℃ +85℃ |
|||
|
IP 보호 등급 |
IP68 |
|||
|
점퍼 길이 |
6m ±1% 또는 10m±1% |
|||
3. 전기적 특성
|
매개변수 |
사양 |
|
|
특성 임피던스 |
50±2 옴 |
|
|
작동 주파수 |
≥ 8.8 (GHz) |
|
|
최대 전압 |
≥ 16 (kW) |
|
|
내부 및 외부 도체 간 전압(V) |
≥ 2500 |
|
|
6M 점퍼 @900/1800/2600MHz 삽입 손실 |
≤0.75/1.05/1.40 |
|
|
10M 점퍼 @900/1800/2600MHz 삽입 손실 |
≤1.18/1.67/2.27 |
|
|
VSWR |
@DC-2200 MHz ≤1.10 @2200-2700 MHz ≤1.15 @2700-3800 MHz ≤1.18 |
|
|
동적 PIM (IM3) IEC 62037 (dBc) @700/900/1800/2600MHz
|
점퍼 커넥터 표준 7/16 DIN 포함 |
≤-159dBc |
|
점퍼 커넥터 표준 4.3-10 포함 |
≤-162dBc |
|
|
절연 저항 |
≥5000MΩ |
|
4. 기계적 특성
|
매개변수 |
사양 |
|
최소 굽힘 반경 |
1 라운드 ≤ 25 다중 라운드 ≤ 35 |
|
IP 보호 등급 (공장 종단 점퍼 케이블)
|
IP68 IEC 60529:2001 |
5. 환경적 특성
|
매개변수 |
사양 |
|
온도 범위 |
-40℃ +85℃ |
|
중성 염수 분무 |
IEC 60068-2-11(48H) |
|
진동 |
IEC 60068-2-6 |
|
습열,정상 상태 |
IEC 60068-2-3 |
|
RoHS |
RoHS 2011/65/EU |
|
UV 저항 |
IEC-60068-2-5 |
6. 주문 정보
|
설명 |
제품 코드 |
무게(g) |
|
점퍼 케이블, 7/16 수-7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함, 길이 6M |
DA-JPC-7.16M STC -7/16M STC-6M |
1080 ±20 |
|
점퍼 케이블, 7/16 수-7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함, 길이 10M |
DA-JPC-7.16M STC -7/16M STC-10M |
1750±20 |
|
점퍼 케이블, 4.3-10 수 스트레이트, 7-16 수 앵글(L형) 커넥터, 방수 고무 부츠 포함, 길이 6M |
DA-JPC-4.3-10M STC-7/16M AGC-6M
|
1095±20 |
|
점퍼 케이블, 4.3-10 수 스트레이트, 7-16 수 앵글(L형) 커넥터, 방수 고무 부츠 포함, 길이 10M |
DA-JPC-4.3-10M STC-7/16M AGC-10M
|
1760±20 |
|
점퍼 케이블, 4.3/10 수 -7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함, 길이 6M |
DA-JPC-4.3-10M STC-7/16M STC-6M |
1070±20 |
|
점퍼 케이블, 4.3/10 수 -7/16 수 스트레이트 커넥터, 방수 고무 부츠 포함, 길이 10M |
DA-JPC-4.3-10M STC-7/16M STC-10M |
1740±20 |
|
점퍼 케이블, 4.3/10 수-4.3/10 수 스트레이트 커넥터, 방수 고무 부츠 포함, 길이 6M |
DA-JPC-4.3-10M STC-4.3-10M STC -6M |
1060±20 |
|
점퍼 케이블, 4.3/10 수-4.3/10 수 스트레이트 커넥터, 방수 고무 부츠 포함, 길이 10M |
DA-JPC-4.3-10M STC-4.3-10M STC -10M |
1730±20 |
참고: 각 점퍼에는 제조업체의 표시가 있으며, 제조업체 이름, 모델, 부품 번호, 제조 날짜 및 총 길이 표시와 같은 주요 제품 세부 정보가 포함되어 있습니다..
