| 원래 장소 | 중국 |
| 브랜드 이름 | Dawnergy |

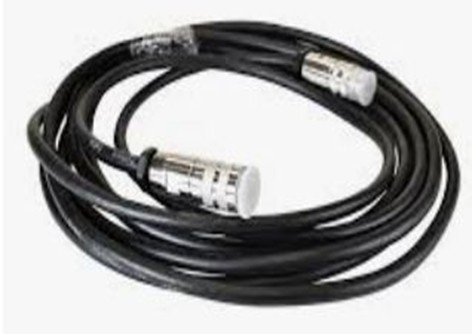

케이블 AISG2.0 RET 제어
1. 케이블 구조
|
A. RET 제어 타입1-AISGF-DB9 커넥터용 AlSG2.0 케이블
B. RET 제어 타입2AISGF-DB15 커넥터용 AlSG2.0 케이블
|
|
C. RET 제어형3AISGF-AISGM 커넥터용 AlSG2.0 케이블 |
2. 계약 설명
A. RET 제어 타입1-AISGF-DB9 커넥터용 AlSG2.0 케이블
|
핀 |
9PINDB9 남성 |
8PINAISG 여성직선 IEC601309 |
|
1 |
빨간색 |
빨간색 |
|
2 |
/ |
/ |
|
3 |
파란색 |
파란색 |
|
4 |
검은색 |
/ |
|
5 |
녹색 |
녹색 |
|
6 |
/ |
빨간색 |
|
7 |
/ |
검은색 |
|
8 |
/ |
/ |
|
9 |
검은색 |
/ |
B. RET 제어형3AISGF-AISGM 커넥터용 AlSG2.0 케이블
|
핀 |
8PINAISGM알레직선 IEC601309 |
8PINAISG 여성직선 IEC601309 |
|
1 |
갈색 |
갈색 |
|
2 |
/ |
/ |
|
3 |
파란색 |
파란색 |
|
4 |
/ |
/ |
|
5 |
녹색 |
녹색 |
|
6 |
빨간색 |
빨간색 |
|
7 |
검은색 |
검은색 |
|
8 |
/ |
/ |
C. RET 제어 타입2AISGF-DB15 커넥터용 AlSG2.0 케이블
|
P안쪽 |
15PIN DB15남성 |
핀 |
8PIN AISG 여성 정반대 IEC 601309 |
|
13 |
파란색 |
3 |
파란색 |
|
9 |
녹색 |
5 |
녹색 |
|
15 |
빨간색 |
6 |
빨간색 |
|
14 |
검은색 |
7 |
검은색 |
3. 사양
|
매개 변수 |
사양 |
|
|
사용 방법 |
RET 기능 안테나의 전기 기울기 조절 |
|
|
조약 |
AISG 2.0/AISG11 |
|
|
커넥터 A- RCU에 연결 |
8pin 여성 |
|
|
AISG 커넥터 A 보디 스타일 |
직선 |
|
|
AISG 커넥터 A 표준 |
IEC 601309 |
|
|
AISG 커넥터 B- RRU에 연결 |
8핀 남성/9핀 남성/ 15핀 남성 |
|
|
유선 |
건축물 |
트위스트 페어 |
|
선도체 가로 면적 (mm2) |
≥ 0.185 |
|
|
와이어 단열 지름 (mm) |
≥ 0.93 |
|
|
재킷 지름 (mm) |
≥ 67 |
|
|
길이 |
10m±1% |
|
4. 전기 특성
|
매개 변수 |
사양 |
|
최대 전압 |
≥ 58V |
|
전압을 견딜 수 있는 장치 |
≥500V
|
|
특성적 임피던스 |
(100±20)오
|
|
접촉 저항 |
<5mΩ |
|
단열기 저항 |
≥5MΩ· |
|
가속 전류 |
≥4A |
5. 환경 특성
|
매개 변수 |
사양 |
|
온도 범위 |
-40°C +85°C |
|
중립 소금 안개 |
> 48H |
|
환경 표준 |
RoHS |
|
IP 보호 클래스 |
IP67 IEC60529 |
6. 주문 정보
|
설명 |
모델 |
|
RET 제어형1----AISGF-X용 케이블 AlSG20 X=DB9 커넥터/DB15 커넥터/AISGM 커넥터 (케이블 AISG2.0 길이 10M RET가 작동하는 안테나의 전기 기울기 조정) |
DA-AISG20-10-AISG-DB-X (X=DB9/DB15/AISGM)
|
- 각 AISG는 제조업체의 표시로 표시되며 제조업체의 이름, 모델, 부품 번호, 제조 날짜 및 전체 길이 표시와 같은 주요 제품 세부 사항을 포함합니다..
