1x9 불규칙 PLC 스플리터

카세트 PLC 스플리터 구성 (11포트 SC/APC 어댑터)

카세트 도면(130x100x50mm)

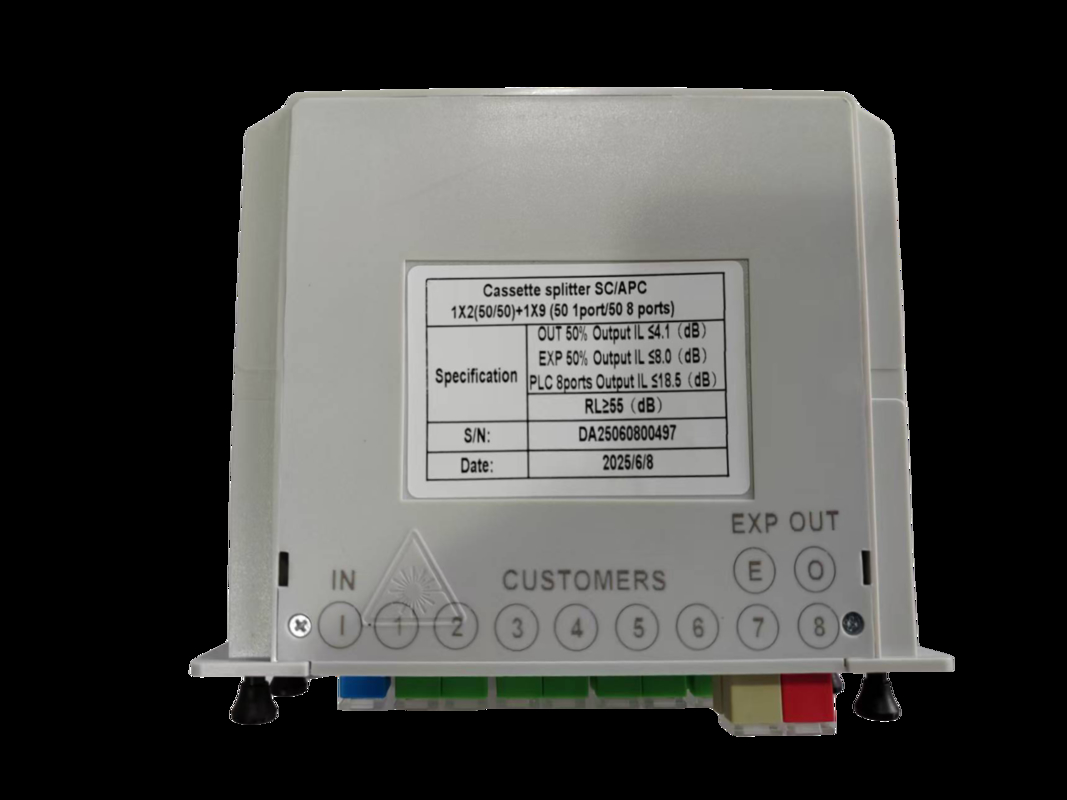

입력 및 출력 어댑터에 다른 색상 사용,참고용 사진

1)     ODB 1:2, 1:8, 10포트

카세트 옵션1: 스플리터 1:9 (50 1포트 / 50 8포트)

카세트 옵션2: 스플리터 1:2(50/50), 1:8

PLC 스플리터 사양

출력 1x8   출력 캐스케이드

커넥터 포함 IL (dB) ≤14.5         4.1

커넥터 포함 RL (dB) ≥55

균일성 ≤0.8; 지향성 ≥55; 광섬유 유형 G.657A1; 어댑터 삽입 손실 (dB) ≤0.25

작동 파장 (nm) 1260-1650nm; 어댑터 SC/APC

표준 준수 Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

2)     ODB 1:2, 1:2, 1:8(30/70), 11포트 및 ODB 1:2, 1:2, 1:8(30/70) 11 또는 14포트/HUB/SUB

카세트 옵션1 스플리터 1:2(70/30), 1:9 (50 1포트/50 8포트)

카세트 옵션2 스플리터 1:2(70/30), 1:2, 1:8

PLC 스플리터 사양

출력 1x8 출력 캐스케이드 출력 확장

커넥터 포함 IL (dB) ≤20.5        2.2        10.1

커넥터 포함 RL (dB) ≥55

균일성 ≤0.8; 지향성 ≥55; 광섬유 유형 G.657A1; 어댑터 삽입 손실 (dB) ≤0.25

작동 파장 (nm) 1260-1650nm; 어댑터 SC/APC

표준 준수 Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

3)    ODB 1:2,1:2,1:8(50:50), 11포트

카세트 옵션1 스플리터 1:2(50/50), 1:9 (50 1포트/50 8포트)

카세트 옵션2 스플리터 1:2(50/50), 1:2, 1:8

PLC 스플리터 사양

출력 1x8 출력 캐스케이드 출력 확장

커넥터 포함 IL (dB) ≤18.5        4.1        8.0

커넥터 포함 RL (dB) ≥55

균일성 ≤0.8; 지향성 ≥55; 광섬유 유형 G.657A1; 어댑터 삽입 손실 (dB) ≤0.25

작동 파장 (nm) 1260-1650nm; 어댑터 SC/APC

표준 준수 Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

4)    확장 박스

카세트 스플리터 1:8
