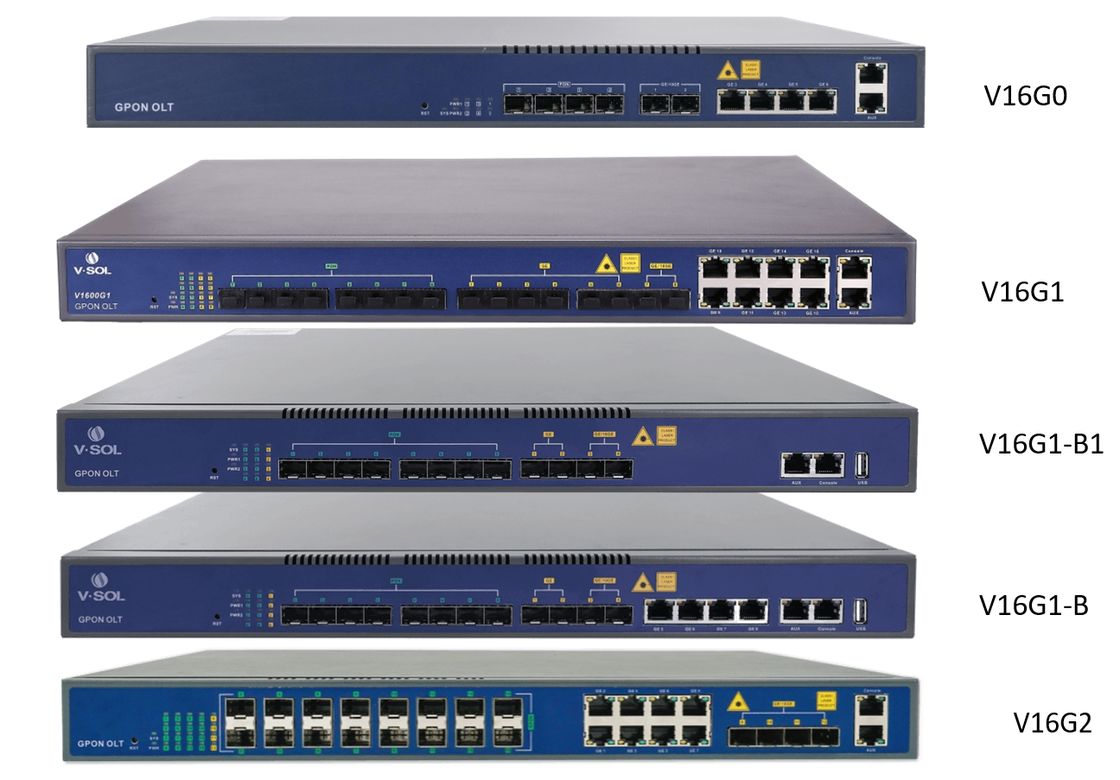

제품

사용자 인터페이스

연결 해제 인터페이스

이중 전력

V16G0

4 PON 포트

4*GE+2*GE (SFP)/10GE (SFP) +

√

V16G1

8 PON 포트

8*GE+6*GE ((SFP) +2*10GE ((SFP+)

√

V16G1-B

8 PON 포트

4*GE+2*GE(SFP) +2*GE(SFP)/10GE(SFP+)

√

V16G1-B1

8 PON 포트

2*GE(SFP) + 2*GE(SFP) / 10GE(SFP+)

√

V16G2

16 PON 포트

8*GE+4*GE (SFP)/10GE (SFP) +

√

항목

V1600G GPON OLT 시리즈

만족스러운 기준

Ø  ITU-T G984/G입니다.988 표준

Ø  중국의 관련 GPON을 만나라 표준

관리 하기 쉽다

Ø  모든 브랜드에 열려 있습니다. ONT

완전히 열린 플랫폼

Ø  지원 정적 경로

Ø  선택적 지원 동적 경로 RIP v1/v2, OSPF v2

높은 성능 비용

Ø  1U 높이 컴팩트 디자인

Ø  주류 칩을 채택 계획

항목

V16G0

V16G1

V16G1-B/

V16G1-B1

V16G2

차체

라크

1U 19 인치 표준 상자

GE/10GE

업링크 포트

QTY

6

16

8/4

12

구리 GE

4

8

4/0

4

SFP ((GE)

2

6

2

4

SFP+(10GE)

2

2

4

GPON 포트

QTY

4

8

8

16

물리적 인터페이스

SFP 슬롯

커넥터 타입

클래스 C+

최대 분할 비율

1:128

관리 항구

1*10/100BASE-T 외역 포트, 1*CONSOLE 포트

PON 포트 사양 (C+급 모듈)

송신 거리는

20km

GPON 포트 속도

상류 1.244Gbps, 하류 2.488Gbps

파장

TX 1490nm, RX 1310nm

커넥터

SC/UPC

섬유 종류

9/125μm SMF

TX 파워

+3~+7dBm

Rx 감수성

-30dBm

포화 광학

힘

-12dBm

크기 (L*W*H) (mm*mm*mm)

442 곱하기 220 곱하기 43.6

442 곱하기 220 곱하기 43.6

442 곱하기 220 곱하기 43.6

442 곱하기 320 곱하기 43.6

무게 (kg)

2.8

3.1

3.0

4.5

전원 공급

220VAC

AC:100∙240V, 47/63Hz

DC 전원 공급 (DC:-48V)

×

√

√

√

이중 전원 모듈 핫 백업

×

√

√

√

최대 전력 소비 (W)

35

45

45

85

운영환경

작업 온도

-0~+55°C

저장 온도

-40~+85°C

상대 습도

5~90% (비조건화)

LED

ON

눈 깜빡여

오프

PWR

장치가 켜져 있습니다.

∙

장치가 가동되었습니다.

아래로

SYS

장치가 시작됩니다

장치가 정상적으로 작동합니다.

장치가 실행중입니다.

비정상적

PON1∙PON16

ONT는 PON 시스템에 등록되어 있습니다.

ONT는 PON 시스템에 등록하고 있습니다.

ONT는 PON 시스템 또는 ONU에 등록되지 않았습니다.

OLT에 연결하지 마십시오.

SFP/SFP+

장치가 연결되어 있습니다.

항구로

장치가 작동 중입니다.

데이터 전송

장치가 안

항구에 연결된

이더넷

(녹색-ACT)

∙

포트 전송 또는/그리고

수신 데이터

∙

이더넷

(노란 링크)

장치가 연결되어 있습니다.

항구로

∙

장치가 안

항구에 연결된

PWR1/PWR2

(G0)

전원 모듈 온라인 및

정상적으로 작동합니다.

∙

파워 모듈 오프라인 또는

일하지 않음

항목

V1600Gx GPON OLT 시리즈

관리

모드

Ø  SNMP,Telnet,CLI,WEB,SSH v1/v2

관리

Ø  팬 그룹 제어

Ø  포트 상태 모니터링 및 구성 관리

Ø  온라인 ONT 구성 및 관리

Ø  사용자 관리

Ø  경보 관리

2층

Ø  16K 맥 주소

Ø  4096 VLAN를 지원합니다.

Ø  포트 VLAN 및 프로토콜 VLAN를 지원합니다.

Ø  VLAN 태그/Un-태그,VLAN 투명한 전송을 지원합니다.

Ø  VLAN 번역과 QinQ 지원

Ø  항구 기반의 폭풍 제어 지원

Ø  항구 격리 지원

Ø  항구 요금 제한 지원

Ø  802.1D 및 802.1W를 지원합니다.

Ø  정적 LACP,동적 LACP를 지원합니다.

Ø  포트, VID, TOS 및 MAC 주소를 기반으로 하는 QoS

Ø  액세스 제어 목록

Ø  IEEE802.x 흐름 제어;

Ø  항구 안정성 통계 및 모니터링

멀티캐스트

Ø  IGMP 스누핑

Ø  256 IP 멀티캐스트 그룹

DHCP

Ø  DHCP 서버,DHCP 릴레이,DHCP 스누핑

Ø DHCP 옵션82

계층 3

Ø  ARP 프록시,1024 하드웨어 호스트 루트,512 하드웨어 서브넷 루트

Ø  802.1X,Radius,Tacacs+를 지원합니다

Ø  IP 소스 보호 지원

Ø  정적 경로를 지원합니다.

Ø  선택적 지원 동적 경로 RIP v1/v2,RIPng

Ø  선택적인 OSPF v2/v3 지원

IPv6

Ø  NDP를 지원합니다.

Ø  IPv6 핑, IPv6 텔넷, IPv6 라우팅을 지원합니다.

Ø  소스 IPv6 주소, 목적 IPv6 주소, L4 포트, 프로토콜 타입 등을 기반으로 하는 ACL 지원

Ø  MLD v1/v2 스누핑을 지원합니다 (Multicast Listener Discovery 스누핑)

GPON 함수

Ø  Tcont DBA

Ø  젠포트 교통

Ø  ITUT984.x 표준을 준수합니다.

Ø  최대 20km의 전송거리가 있습니다.

Ø  데이터 암호화, 멀티캐스트, 포트 VLAN, 분리, RSTP 등을 지원합니다.

Ø  ONT 자동 탐지/링크 탐지/소프트웨어 원격 업그레이드 지원

Ø  방송 폭풍을 피하기 위해 VLAN 분할과 사용자 분리 지원

Ø  전원 끄는 경보 기능을 지원합니다. 연결 문제 탐지가 쉽습니다.

Ø  방송 폭풍 저항 기능을 지원합니다.

Ø  다른 항만들 사이의 항만 격리를 지원합니다.

Ø  ACL와 SNMP를 지원하여 데이터 패킷 필터를 유연하게 구성합니다.

Ø  안정적인 시스템을 유지하기 위해 시스템 고장 예방을 위한 전문 설계

Ø  RSTP,IGMP 프록시를 지원합니다.

면허관리

ONT 제한

ONT 등록의 숫자를 제한, 64-1024, 단계 64. ONT의 숫자가 최대 번호 허가에 도달하면, 새로운 추가

ONT로 연결하는 것은 거부됩니다.

기간 제한

제한 시스템 사용 시간, 31days. 장비 시험 라이선스, 이후

31일 후, 모든 ONT가 오프라인으로 설정됩니다.

PON 맥 테이블

PON의 MAC 테이블, MAC 주소, VLAN id, PON id, ONT id, 더 쉬운 서비스를 위해 gemport id 검사

문제 해결

ONT

관리

프로파일

ONT, DBA, TRAFFIC, LINE, SERVICE, ALARM를 포함해서

프라이빗 프로필. 모든 ONT 기능은 프로필에 의해 구성될 수 있습니다.

자동 학습

ONT 자동 발견, 등록, 온라인.

자동 설정

모든 기능은 자동으로 프로필에 의해 구성될 수 있습니다.

ONT 오토 온라인∙플러그 앤 플레이

자동 업그레이드

ONT 펌웨어는 자동으로 업그레이드 될 수 있습니다. ONT 다운로드

웹/tftp/ftp에서 OLT로 펌웨어

원격 설정

강력한 개인 OMCI 프로토콜은 원격 HGU를 제공합니다

WAN, WiFi, POTS 등을 포함한 구성
