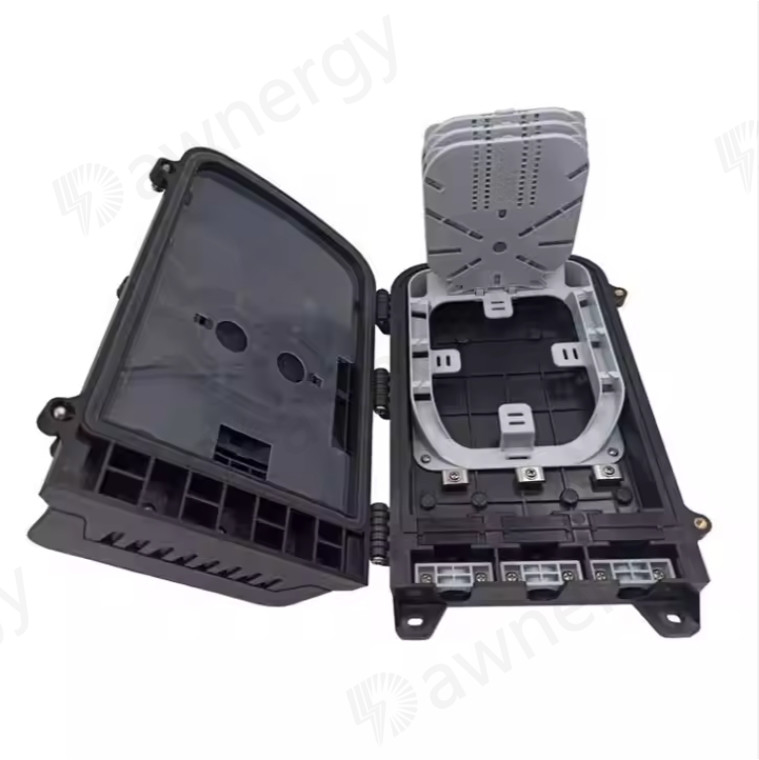

DA-FDB-16A2-PA-17 광섬유 배포 상자

DA-FDB-16A2-PA-17 광섬유 배포 상자

Dawnergy의 광섬유 유통 상자는 FTTx 통신 네트워크 시스템에서 드롭 케이블과 연결하는 피더 케이블의 종료점으로 사용됩니다.이 상자에서 배포 할 수 있습니다., 한편 FTTx 네트워크 구축에 대한 확실한 보호 및 관리를 제공합니다.

미니 타입 PLC 스플리터에 적합합니다

특징

• 전체 폐쇄 구조
• 재료: PP, 습기 방지, 방수, 먼지 방지, 노화 방지, 보호 수준 IP65까지
• 피더 케이블과 드롭 케이블을 클램핑, 섬유 스플레이싱, 고정, 저장, 유통...
• 케이블, 톱니줄, 패치 코드는 서로 방해받지 않고 각자의 경로를 통과합니다. 마이크로 타입 PLC 스플리터 설치, 쉬운 유지보수.
• 유통 패널을 뒤집을 수 있습니다, 피더 케이블은 표현 포트를 통해 배치 할 수 있습니다, 유지 보수 및 설치에 쉽습니다.
• 지지 기둥/벽 장착, 공기 케이블 장착 설치, 실내 및 야외 사용 모두에 적합합니다.

신청서

• FTTH 접속 네트워크
• 전기통신망
• 지역 지역 네트워크

사양

1. 환경 사양

작업 온도:-40°C+85°C

상대 습도:≤85% ((+30°C)

대기압:70KPa~106Kpa

2. 천둥 방어기술 사양

• 지상 장치는 캐비닛과 고립되어 있습니다. 고립 저항은 2 MΩ/500V (DC) 미만입니다.
• 토착 장치와 캐비닛 사이의 저항 전압은 3000V ((DC) /min 이상이며, 펑크, 플래시 오버가 없습니다.

케이블 라인

(사진 2)

설치

1벽에 장착된 설치

테이블 1의 크기에 따라 벽에 4개의 구멍을 뚫고, 확장 볼트를 Φ7.5*40로 배치하고, 구멍을 맞추기 위해 상자를 배치하고 볼트를 사용하여 고정하십시오. (사진 3)

2- 막대기 설치

통신 기둥에 기둥 반지 1 세트를 고정 (사진 4)

3.상부 구조

와이어에 매달린 상단의 차시에 설치 된 두 묶어, 그리고 bolted, 케이스 떨어지는 것을 방지합니다. (사진 5)

그림 3 벽에 장착된 설치물 그림 4 기둥에 장착된 설치물

그림 5 상부 구조
