| 원래 장소 | 중국 |
| 브랜드 이름 | Dawnergy |
| 인증 | CE/TELCORDIA |
| 모델 번호 | GYTS-12/24/48/96/144 G652D |
제공되는 케이블은 다음과 같은 표준에 따라 설계, 제조 및 테스트됩니다.
| IEC 60794-1-1 | 광섬유 케이블-부 1-1: 일반 사양-일반 |
| IEC 60794-1-2 | 광섬유 케이블-부 1-2: 일반 사양-광섬유 케이블의 기본 시험 절차 |
| IEC 60794-3 | 광섬유 케이블 - 3부: 섹션 사양 - 외관 케이블 |
3케이블 식별
2.1 섬유 색상 코드
| - 아니 | 1 | 2 | 3 | 4 | 5 | 6 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 |
| - 아니 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
2.2 풀 튜브 (LT) 및 필러 바드 (FR) 색상 코드
| 섬유수 | 원소 번호 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | FR | FR | FR | |||||||
| 24 | LT | LT | LT | LT | FR | |||||||
| 48 | LT | LT | LT | LT | FR | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
LT는 풀 튜브를 뜻하며 FR는 채식 막대기를 뜻한다

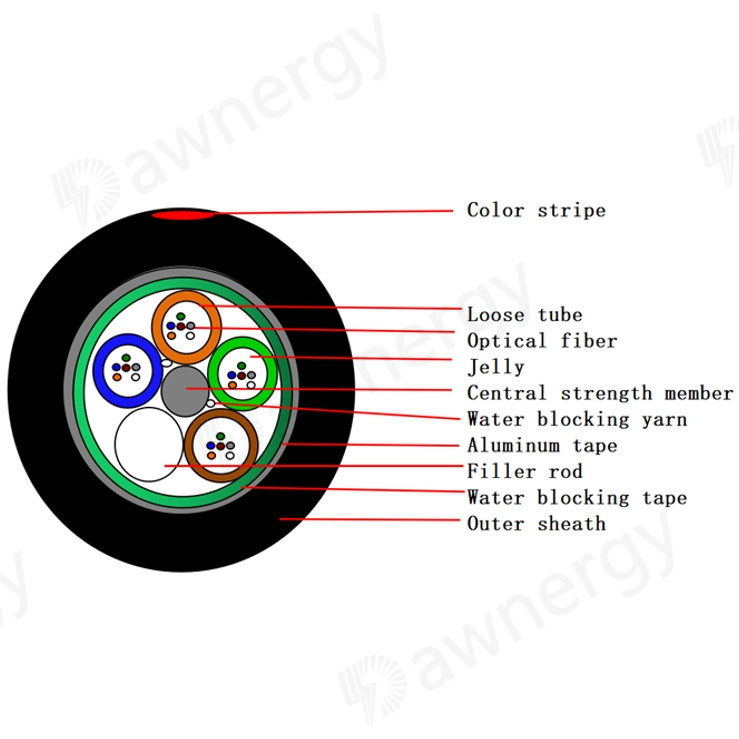

| 항목 | 내용 | 가치 | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| 느슨한 튜브 | 번호 | 2 | 4 | 4 | 8 | 12 |
| 외부 지름 (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| 두께 ((mm) | 0.3 | |||||
| 소재 | PBT | |||||
| 물 차단 | 튜브 충전 화합물 | |||||
| 필러 | 소재 | PP | ||||
| 번호 | 3 | 1 | 1 | 0 | 0 | |
|
최대 섬유 수 튜브당 |
G.652D | 6 | 6 | 12 | 12 | 12 |
| 중앙 강도 구성원 | 소재 | 철선 | ||||
| 직경 (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| PE층 지름 (mm) | - | - | - | 3.6 | 6.2 | |
| 물 차단 | 소재 | 수면 차단 직물 & 수면 차단 테이프 | ||||
| 외면 | 소재 | HDPE | ||||
| 색상 | 검은색 | |||||
| 두께 (mm) | 10.7±0.2 | |||||
| 케이블 직경 (mm) 대략 | 90.8±0.3 | 90.8±0.3 | 100.4±0.3 | 120.4±0.3 | 150.0±0.3 | |
| 케이블 무게 (kg/km) 대략 | 80±5% | 84±5% | 96±5% | 143±5% | 199±5% | |
5케이블 광섬유의 성능
케이블 광섬유의 성능 (ITU-T Rec. G.652D)
| 항목 | 사양 |
| 섬유 종류 | 단일 모드 |
| 섬유물질 | 도핑된 실리카 |
|
약화 계수 @ 1310 nm @ 1550 nm |
0.35 dB/km 0.21 dB/km |
| 케이블 차단 파장 | ≤1260 nm |
| 0분산 파장 | 1300 ~ 1324 nm |
| 0분산 기울기 | 0.092 ps/nm2.km) |
| PMD | ≤0.2 ps/km1/2 |
| 모드 필드 지름 @ 1310 nm | 80.7~9.5 음 |
| 코어 / 클래드 동심성 오류 | 0.6mm까지 |
| 장장 직경 | 125±1 음 |
| 부피가 원형이 아닌 부피 | ≤1.0% |
| 1차 코팅 지름 | 250±15 음 |
6광섬유 케이블의 성능
6.1 케이블 굽기 반지름: 10 x 케이블 지름 (정적)
20 x 케이블 지름 (동적)
6.2 적용 온도 범위
| 작동 온도 범위 | -40oC에서 +70까지oC |
| 저장/운송 온도 범위 | -40oC에서 +70까지oC |
| 설치 온도 범위 | -40oC에서 +70까지oC |
6.3 기계 및 환경 성능 시험
| S/N | 항목 | 시험 방법 | 승인 조건 |
| 1 | 팽창 강도 IEC 794-1-E1 |
-부하 1500N 부하 상태의 케이블 길이: 50m - 충전 시간: ≥1분 |
-실패 변화≤0.1 dB@1550 nm 시험 후 -섬유 스트레인 ≤0.6% - 섬유가 끊이지 않고 껍질도 손상되지 않았어 |
|
2 |
분쇄 테스트 IEC 794-1-E3 |
- 부하:1000N/100mm - 로딩 시간 ≥1분 |
-실패 변화≤0.1 dB@1550 nm 시험 후 - 섬유가 끊이지 않고 껍질도 손상되지 않았어 |
|
3 |
충돌 시험 IEC60794-1-21-E4 |
- 충돌 높이: 1m - 충격 무게: 20J -충격점: 3 -점당 시간: 1 - 반지름: 300mm |
- 손실 변화 ≤ 0.1 dB@1550 nm - 섬유가 끊이지 않고 껍질도 손상되지 않았어 |
|
4 |
반복 굽기 IEC 794-1-E6 |
-부하 150N - 굽는 속도: 2초/주기 - 사이클 번호: 25 |
- 손실 변화 ≤ 0.1 dB @ 1550 nm - 섬유가 끊이지 않고 껍질도 손상되지 않았어 |
|
5 |
톱션 IEC 794-1-E7 |
-길이: 1m -부하 150N -틀림 각: ±90° - 사이클 번호: 10 |
- 손실 변화≤0.1 dB @1550 nm - 섬유가 끊이지 않고 껍질도 손상되지 않았어 |
|
6 |
물 침투 테스트 IEC 794-1-F5B |
- 물 높이: 1m - 샘플 길이: 3m - 시험시간: 24시간 |
- 케이블 반대편에서 물이 누출되지 않아야 합니다. |
|
7 |
온도 사이클 테스트 IEC 794-1-F1 |
- 온도 단계: +20°C→-40°C→+70°C→+20 °C - 각 단계의 시간은 12시간 -주기 수: 2 |
- 손실 변화 ≤ 0.05dB @ 1550 nm - 섬유가 끊이지 않고 껍질도 손상되지 않았어 - 껍질에 손상이 없어요 |
|
8 |
화합물 흐름 IEC 794-1-E14 |
- 샘플 길이: 30cm -온도: 70°C±2°C -시간: 24시간 |
- 복합 흐름이 없습니다. |
7.1 각 단 하나의 케이블 길이가 철 나무 드럼에 부착되었습니다.
7.2 표준 드럼 길이는 4000m ± 2% 또는 고객 주문
7.3 플라스틱 버퍼 시트로 덮여 있다.
7.4 단단한 목재 배틀로 봉인
7.5 케이블 내부 끝의 최소 3m가 시험용으로 예약되어야 한다.
참고: 값 D는 밀폐의 크기를 포함합니다.
